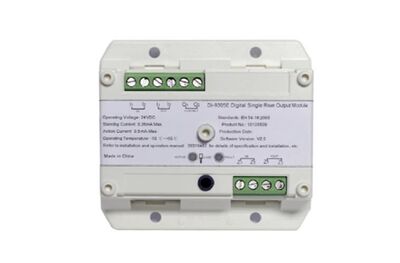

DI-9305E - Dijital Tekli Çıkış Modülü

DI-9305E - Dijital Tekli Çıkış Modülü

DI-9305E Dijital Tekli Çıkış Modülü, yangın alarm kontrol paneli (FACP) ile haberleşebilen, giriş ve çıkış kontrolü sağlayan adreslenebilir bir kontrol modülüdür. Ses giriş kabloları, 24VDC girişleri ve çıkış hatları için kablo denetimi sağlayarak sistem güvenliğini artırır.

Özellikler ve Avantajlar

  • Çıkış kabloları, ses giriş kabloları ve 24V giriş hatları için kablo kontrol desteği sunar.
  • Tek adres işgal eder ve adres bilgisi sahada değiştirilebilir.
  • AD örnekleme teknolojisi ile hassas çıkış kontrolü sağlar.
  • 35mm DIN-Rail ray montajı veya duvar montajı destekler.
  • 70V / 100V ses sinyali girişleri ve 24VDC giriş bağlantıları ile kullanılabilir.
  • Giriş ve çıkış portlarının durumunu izleyebilir ve kontrol yöntemleri programlanabilir.
  • Elektronik adresleme desteği ile 1 - 242 arası adres atanabilir.
  • Aktif röle durumunda kırmızı LED, hata durumunda sarı LED göstergesi ile çalışır.
  • EN 54-18 standardına uygundur.

Bağlantı ve Kablolama

Terminal Açıklama
Z1, Z2 FACP çevrim bağlantısı (polariteye duyarsız)
O1, O2 Çıkış terminalleri
I1, I2 24VDC veya 70V/100V ses sinyali giriş terminalleri
CODE P-9910B programlayıcı bağlantısı

Kurulum Bilgileri

  • Kurulumdan önce çevrim gücü kesilmelidir.
  • Modül, 35mm DIN-Rail üzerine veya 4 vida ile duvara monte edilebilir.
  • Minimum montaj alanı 67mm x 40.5mm olmalıdır.
  • Kurulum öncesi muhafaza ve etiketlerin sağlamlığı kontrol edilmelidir.
  • Tüm terminaller için minimum 1.0mm² yangın kablosu kullanılmalıdır.

Kontrol ve İzleme Fonksiyonları

Fonksiyon Durum
Giriş Kontrolü 1 = Kontrol Yok / Diğer = Kontrol Var
Çıkış Kontrolü 1 = Kontrol Yok / Diğer = Kontrol Var
Çıkış Direnci < 7.5kΩ Hata
Çıkış Direnci > 100kΩ Hata
Giriş Gerilimi < 18V Hata
Giriş Gerilimi > 19V Normal

Teknik Özellikler

Çalışma Voltajı 24VDC (16VDC - 28VDC)
Bekleme Akımı ≤ 0.26mA
Eylem Akımı ≤ 0.5mA
Maksimum Çıkış Yükü 2A @ 30VDC
Ses Girişi Kapasitesi 70V: Max 60W / 100V: Max 60W
Röle Çıkışı Voltajsız kontak
Adresleme Elektronik adresleme, 1 - 242 arası adres
Aktif LED Röle aktif olduğunda kırmızı yanar
Hata LED Giriş hatasında sarı yanar, çıkış hatasında yanıp söner
Koruma Sınıfı IP30
Çalışma Sıcaklığı -10°C ~ +55°C
Bağıl Nem ≤ %95 RH, yoğuşmasız
Montaj Tipi 35mm DIN-Rail uyumlu
Malzeme ABS, beyaz (RAL 9016)
Boyutlar 85.3mm x 78mm x 33mm
Ağırlık Yaklaşık 66.6g

Aksesuarlar

Model Açıklama
P-9910B El Tipi Programlayıcı
RJ-0.5W-47kΩ±1% Sonlandırma Direnci
