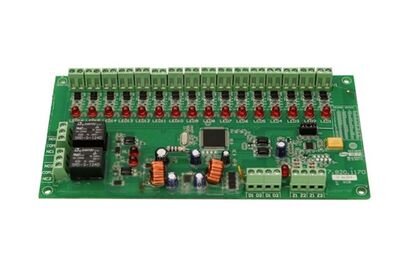

DI-9309 Adreslenebilir Çok Kanallı Arayüz; yangın alarm kontrol paneli (FACP) ile haberleşebilen, giriş ve çıkış kontrolü sağlayan çok fonksiyonlu bir arayüz modülüdür. Mikroişlemci destekli yapısı sayesinde giriş sinyallerini analiz eder, çıkışları kontrol eder ve durum göstergelerini yönetir.
| Z1, Z2 | FACP döngü bağlantısı, polariteye duyarsız |
|---|---|
| D1, D2 | 24VDC güç bağlantısı, polariteye duyarsız |
| I(n)G | Kanal n volt-serbest normalde açık giriş |
| NC1(NC2), COM1(COM2), NO1(NO2) | Kanal I ve Kanal II kuru kontak çıkışları |
| Z1, Z2, D1 ve D2 | 1.5mm² veya üzeri yangın kablosu |
|---|---|
| Diğer bağlantılar | 1.0mm² veya üzeri yangın kablosu |
DI-9309 arayüzü; su akış anahtarı, basınç anahtarı, pozisyon anahtarı, sinyal valfi ve normalde açık sinyalleri iletebilen cihazlar gibi saha ekipmanları ile bağlantı için tasarlanmıştır. Ayrıca yangın kapısı, pompa, duman tahliye fanı, hava menfezi ve yangın damperleri gibi kontrol edilen ekipmanlarla da kullanılabilir.
| Çalışma Voltajı | Döngü: 24V (16V~28V) |
|---|---|
| Güç Kaynağı Voltajı | 24VDC (20VDC~28VDC) |
| Bekleme Akımı (Döngü) | ≤1.5mA |
| Bekleme Akımı (Güç) | ≤50mA |
| Çıkış Akımı (Döngü) | ≤3mA |
| Çıkış Akımı (Güç) | ≤100mA |
| Çıkış Kontak Kapasitesi | 220V / 2A |
| Çıkış Tipi | Kuru kontak çıkışı |
| Çalışma Sıcaklığı | -10℃ ~ +50℃ |
| Nem Oranı | %95’e kadar, yoğunlaşmayan |
| Boyutlar | 200mm x 100mm x 20mm |
| Montaj Delik Mesafesi | 190mm x 90mm |
| Ağırlık | Yaklaşık 240g |
