LC-402 - Loop Kartı

LC-402 - Loop Kartı

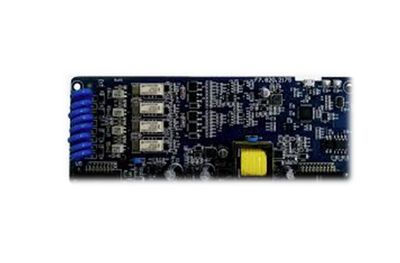

LC-402 Dual Loop Kartı, GST-IFP4M Akıllı Yangın Alarm Kontrol Paneli için geliştirilmiş iki çevrimli adreslenebilir loop genişleme kartıdır.

Kart, iki adet dijital SLC loop arayüzü sağlar ve CLASS A bağlantı yapısını destekler.

Her loop üzerinde maksimum 242 adreslenebilir cihaz desteklenerek geniş ölçekli yangın alarm uygulamalarında yüksek kapasite sunar.

Özellikler ve Avantajlar

  • 2 adet dijital loop arayüzü içerir.
  • CLASS A loop bağlantısını destekler.
  • Her loop için maksimum 242 adreslenebilir cihaz kapasitesi sunar.
  • GST-IFP4M paneli ile tam uyumludur.
  • Kısa devre ve açık devre izleme desteği sağlar.
  • Döngü durumları LED göstergeler ile izlenebilir.
  • Adreslenebilir dedektör, modül ve izolatörlerle çalışabilir.

LED Göstergeleri

LED Durum
HL1 Loop 1 durum göstergesi (Kırmızı)
HL2 Loop 2 durum göstergesi (Kırmızı)
Yanıp Sönme Normal çalışma durumu
LED Sönük Kısa devre veya hata durumu

Bağlantı ve Kablolama

LC-402 kartı üzerinde her loop için dört telli SLC veri yolu bağlantısı bulunmaktadır.

Terminal Açıklama
O+ Veri yolu çıkış pozitif
O- Veri yolu çıkış negatif
I+ Veri yolu giriş pozitif
I- Veri yolu giriş negatif

O+ çıkışı I+ girişine, O- çıkışı ise I- girişine bağlanarak CLASS A çevrim bağlantısı oluşturulur.

Kurulum ve Uygulama

  • Loop kartı, GST-IFP4M panel anakart yuvalarına monte edilir.
  • Sisteme enerji verildikten sonra panel üzerinden loop yapılandırması yapılmalıdır.
  • Bağlı loop cihazları sisteme tanımlanmalıdır.
  • Kısa devre ve açık devre kontrolleri devreye alma sırasında test edilmelidir.

Uyumlu Cihazlar

  • Akıllı fotoelektrik duman dedektörleri
  • Akıllı ısı dedektörleri
  • Dijital manuel yangın butonları
  • Adreslenebilir giriş/çıkış modülleri
  • Loop izolatörleri

Arıza Giderme

Problem Çözüm
Açık Devre Kablolama bağlantılarını ve loop sürekliliğini kontrol edin.
Kısa Devre Loop üzerindeki cihazları ve kablo hatlarını kontrol edin.
LED Sönük İlgili loop üzerinde kısa devre veya bağlantı hatası olabilir.

Teknik Özellikler

Ürün Modeli LC-402
Ürün Tipi Dual Loop Kartı
Loop Sayısı 2 Dijital Loop
Cihaz Kapasitesi Her loop için maksimum 242 adreslenebilir cihaz
Maksimum Hat Empedansı Her tel için 18 ohm
Çıkış Voltajı 18VDC ~ 28VDC (Nominal 24VDC)
Bekleme Akımı 0.13A
Maksimum Alarm Akımı 0.35A
Çalışma Sıcaklığı 0°C ~ +49°C
Bağıl Nem ≤ %93, yoğuşmasız
Bağlantı Tipi CLASS A SLC bağlantısı

Uyumlu Panel

GST-IFP4M Akıllı Yangın Alarm Kontrol Paneli

Garanti

GST, ürünün garanti süresi boyunca tasarım, malzeme ve işçilik açısından hatasız olduğunu garanti eder. Yanlış kurulum veya kullanım talimatlarına uyulmaması durumunda garanti kapsamı dışında kalır.
