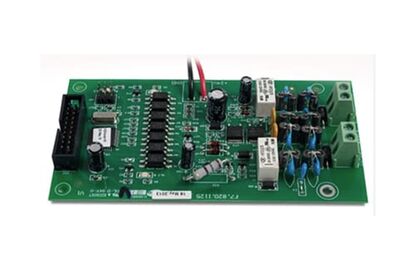

LC200 - Akıllı Adresli Loop Genişletme Kartı

LC200 - Akıllı Adresli Loop Genişletme Kartı

LC200 çevrim genişletme kartı, GST200 Serisi kontrol panelleri için geliştirilmiş opsiyonel bir loop genişletme modülüdür. Sisteme ek çevrim desteği sağlayarak daha fazla adreslenebilir cihaz bağlantısına olanak tanır.

Öne Çıkan Özellikler

  • Çevrim cihazlarına bağlanarak sisteme ek loop desteği sağlar.
  • Tek çevrim üzerinde maksimum 242 adreslenebilir cihaz desteği sunar.
  • GST200 Serisi kontrol panelleri ile tam uyumlu çalışır.
  • Daha fazla saha cihazı gerektiren projeler için ideal genişletme çözümü sunar.
  • Kontrol paneli kabinine vidalı montaj yapısı ile güvenli kurulum sağlar.
  • Çevrimde 32’den fazla cihaz kullanıldığında çevrim izolatörü desteği sunar.
  • Her çevrim izolatörü maksimum 32 cihaz yönetebilir.

LED Göstergeleri

HL1 LED Kırmızı - Çevrimler arasında geçiş yapılırken yanar
HL2 LED Kırmızı - Çevrim girişi kesildiğinde yanar
HL3 LED Kırmızı - Ana kart ile iletişim sırasında yanar

Bağlantı ve Kablolama

Ana Kart Bağlantısı GST200 Serisi Ana Kart → LC200
Bağlantı Kablosu HF-20 düz kablo
Güç Yönetim Kartı GST200 Güç Yönetim Kartı → LC200
Güç Bağlantıları +24V, GND
Çevrim Arayüzü LC200 → Çevrim İzolatörü → Adreslenebilir Alan Cihazları

Teknik Özellikler

Ürün Kodu LC200
Ürün Tanımı GST200 Serisi kontrol panelleri için çevrim genişletme kartı
Çevrim Cihaz Kapasitesi 242 adreslenebilir cihaz
İletişim Arayüzü Çevrim arayüzü
Çalışma Sıcaklığı 0℃ ~ +40℃
Bağıl Nem ≤ %95, yoğuşmasız
Kurulum Şekli Kontrol paneli kabinine vidalarla sabitlenir

Sorun Giderme

  • Çevrim cihazları kaydedilemiyorsa Z0 ve Z1 voltajları multimetre ile kontrol edilmelidir.
  • Voltaj değeri 16V ile 20V arasında olmalıdır. Farklı ise kart değiştirilmelidir.
